小型動的貫入試験
MINI-RAM Sounding（ミニラムサウンディング）

試験概要

重さ30kgのハンマーを35cmの高さから自動落下させ、直径36.6mmのコーンを地中に打ち込み、20cm貫入した時の打撃回数（Ｎmd値）とロッドを回転させるのに必要なトルク（Mv）から地盤のN値を求めます。

N値の算出方法

打撃回数NdmとN値に高い相関性があります。
砂質地盤　N＝Ndm/2
粘性地盤　N＝Ndm/2－0.16Mv

こんなとき

• 障害物に当たってしまいデータがとれない！
• 杭を計画したいが、支持層の厚さが十分だろうか？
• 標準貫入試験を数箇所測定したいがコストが高くなってしまう！
• スペースが十分にとれない！

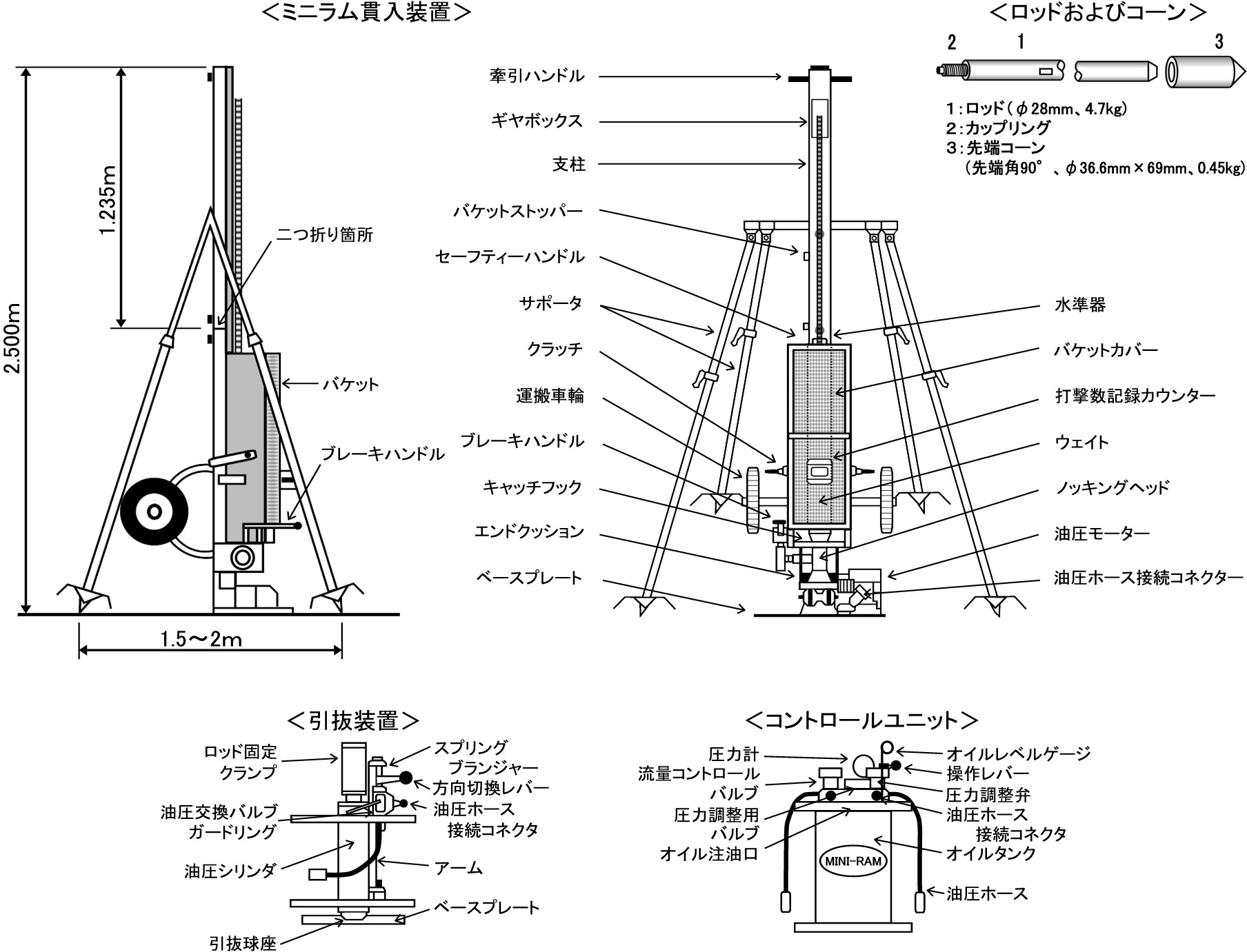

装置概要

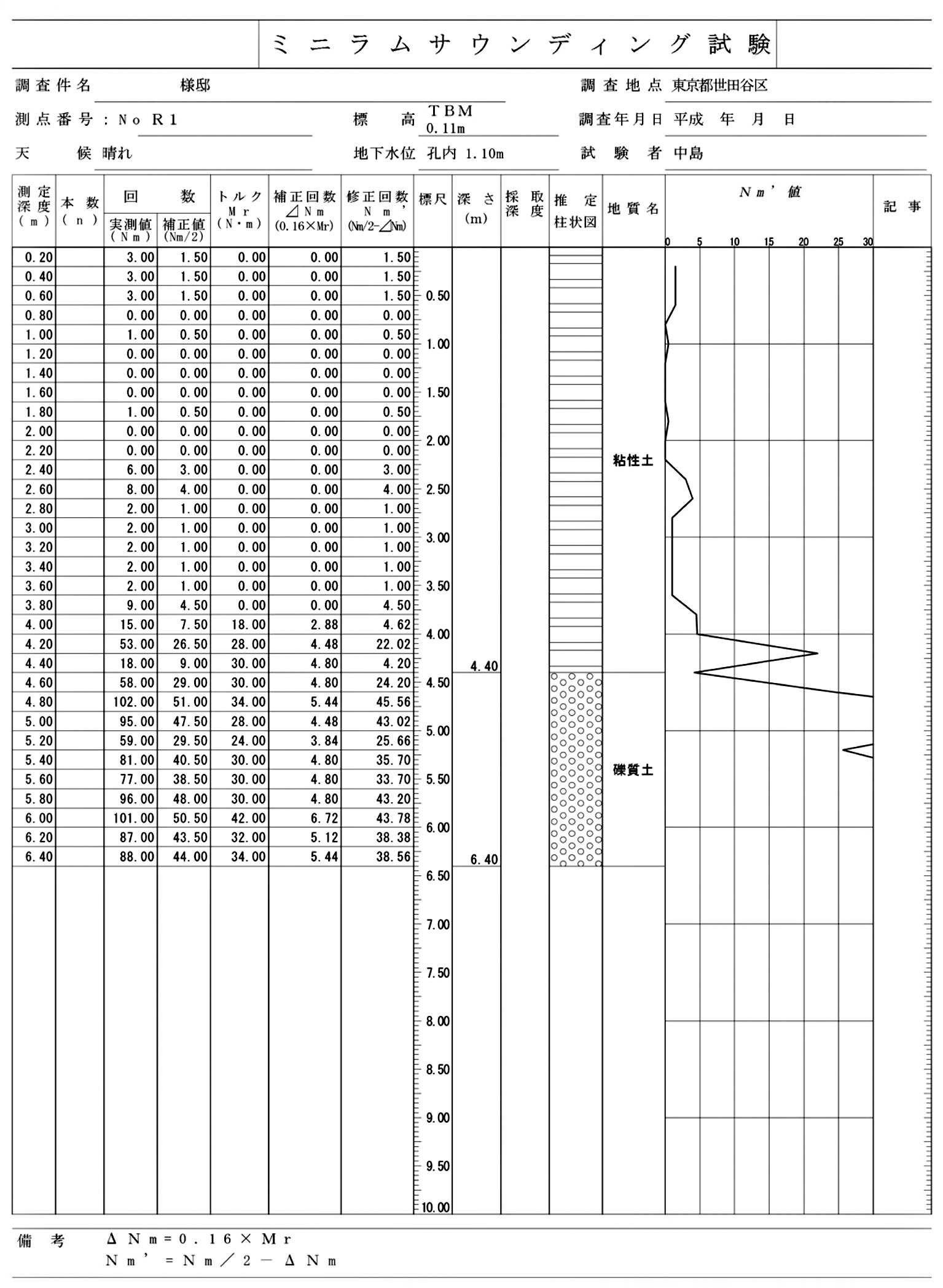

試験結果
